鑄鐵檢驗平臺，材質高強度HT250，標準GB7947-1999，平板精度等級1、2、3、級及精刨，工作面硬度 HB170～240。

檢驗平臺＼鑄鐵平臺適用于各種檢驗工作，精密測量用的基準平面，用于機床機械測量基準，檢查零件的尺寸精度或形位偏差，并作精密劃線。在機械制造中也是_的基本工具。

鑄鐵檢驗平臺材質為高強度鑄鐵HT200-300，工作面硬度：HB170-240，精度按標準計量檢定規程執行，依次分別為0，1，2，3級四個級別。

檢驗平臺表面質量檢驗是通過用涂色發檢驗。0級，1級平板在每邊為25毫米平方的范圍內不少於25點，2級不少於20點，3級不少於12點，檢驗平臺的規格：200×200-2000×4000（特殊規格根據需方圖紙制作）。

檢驗平臺適用于各種檢驗工作，精密測量用的基準平面；用于機床機械檢驗測量基準；檢查零件的尺寸精度或形為偏差，并作緊密劃線，在機械制造中也是_的基本工具?！∫?分類: 平板又稱平臺，按材質分為鑄鐵平板和花崗石平板,按用途分為檢驗平板、劃線平板、測量平板、裝配平板、研磨平板、焊接平板、鉚焊平板、基礎平板、工作平板、三坐標平板等。



精度分別為000，00，0，1級是精密加工企業劃線，檢驗的理想工具。

平板/平臺規格100X100---3000X8000 （特殊規格根據需方圖紙制作。）

鑄鐵平臺用途：適用于各種檢驗工作，精密測量用的基準平面，用于機床機械測量基準，檢查零件的尺寸精度或形位偏差，并作精密劃線。在機械制造中也是_的基本工具。

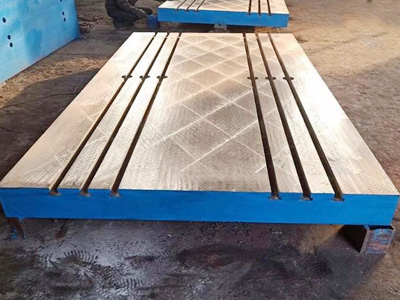

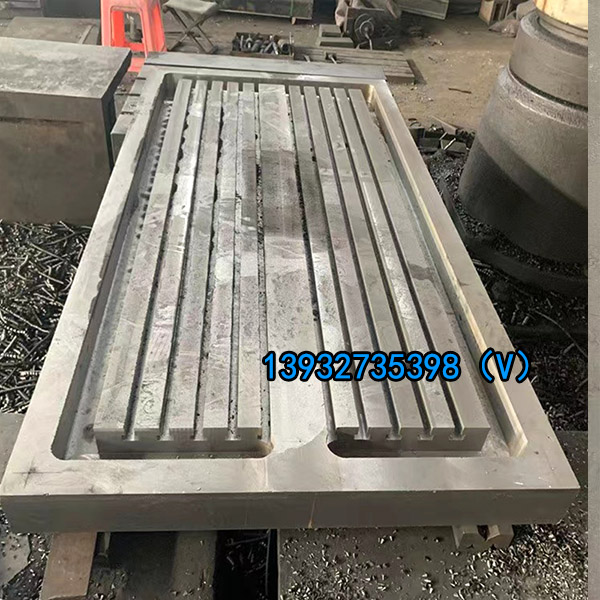

鑄鐵檢驗平臺圖片：



材料及處理

鑄鐵檢驗平臺材質: 材料為高強度鑄鐵HT200-250工作面硬度為HB160—210。經過兩次處理（人工退火600度----700度或自然時效2---3 年），使該產品的精度穩定，耐磨性能好。

鑄鐵平臺精度：按標準計量檢定規程執行，分別為0，1，2，3級四個級別。

平板/平臺的表面質量：

鑄鐵平臺規格：200mm×200mm—4000mm×9000mm（特殊規格可根據需方圖紙制作或雙方商定生產加工）

鑄鐵檢驗平臺品牌制造商河北精工機床制造有限公司是君健牌鑄鐵檢驗平臺的擁有者，君健鑄鐵檢驗平臺是國內的品牌之一，也是國內鑄鐵檢驗平臺生產廠家擁有品牌的企業。

鑄鐵平臺檢驗標準:用涂色法檢驗。

0級1級平板平臺在每邊為25㎜平方的范圍內不少于25點。

2級平板平臺在每邊為25㎜平方的范圍內不少于20點。

3級平板平臺在每邊為25㎜平方的范圍內不少于12點。

鑄鐵平臺工作表面不應有銹跡、劃痕、碰傷及其他影響使用的外觀缺陷。



對于鑄造行業來說，鑄鐵平臺鑄件出現損傷現象也是比較常見的，但是不同程度的損失后果是不一樣的，如果鑄鐵平臺鑄鐵的損壞造成了鑄鐵的完整性。那么都由哪些原因而造成的呢?首先是在鑄鐵平臺鑄件在開箱、搬運或者是清理的時候在不經意的情況下造成的損傷;_種_是在清理鑄鐵平臺鑄件冒口的方向不對或冒口徑過大，造成帶肉或者是掉肉的缺陷。那么該如何防止?

1、認真按照工藝操作;

2、清理時注意工藝方法。

小型的鑄鐵平臺一般 使用樹脂砂，一方面是為了方便清砂，還有以下的原因：

1，樹脂砂型剛度好，澆注初期砂型強度高這_有條件利用鑄鐵凝固過程的石墨化膨脹，有效地消除縮孔、縮松缺陷，實現灰鑄鐵、球墨鑄鐵件的少冒口、無冒口鑄造。

2，實型鑄造生產中采用聚苯乙烯泡塑模樣應用呋哺樹脂自硬砂造型。當金屬液澆入鑄型時，泡沫塑料模樣在高溫金屬液作用下迅速氣化，燃燒而消失，金屬液取代了原來泡沫塑料所占據的位置，冷卻凝固成與模樣形狀相同的實型鑄件。 1、為了防止鑄鐵平板發生的變形，在吊裝鑄鐵平板時，要用四根同樣長度的鋼絲繩同時掛住鑄鐵平板上得四個起重孔，將鑄鐵平板平穩吊裝在運輸工具上。

2、將鑄鐵平板支承點墊好、墊平，_每個支撐點受力均勻，_整個鑄鐵平板平穩。

3、鑄鐵平板安裝時將鑄鐵平板的各個支撐點用調整墊鐵墊好、墊實，由_技術人員將鑄鐵平板調整至合格精度。

4、鑄鐵平板使用時要輕拿輕放工件，不要在鑄鐵平板上挪動比較粗糙的工件，以免對鑄鐵平板工作面造成磕碰、劃傷等損壞。

5、為了防止鑄鐵平板整體變形，使用完畢后，要將工件從鑄鐵平板上拿下來，避免工件長時間對鑄鐵平板重壓造成鑄鐵平板的變形。

6、鑄鐵平板不用時要及時將工作面洗凈，然后涂上一層防銹油，并用防銹紙蓋上，用鑄鐵平板的外包裝將鑄鐵平板蓋好，以防止平時不注意造成對鑄鐵平板工作面的損傷。

7、鑄鐵平板應安裝在通風、干燥的環境中，并遠離熱源、有腐蝕的氣體、有腐蝕的液體。

8、鑄鐵平板按標準實行定期周檢，檢定周期根據具體情況可為6-12個月。包裝：鐵板包裝和木制包裝兩種形式，平臺表表用塑料膜封裝，這種包裝適于平板內陸運輸，并有良好的防潮、防震、防銹和防野蠻裝卸等保護平板的措施,以確保安全運抵現場。

鑄鐵的運輸：運輸是_平板不變形的一個重要環節，所以運輸平板時要_不_載，不_速，不疲勞駕駛， 不在天氣惡劣的情況下運輸。

使用注意事項：平板在使用時要_行安裝調試。然后，把平板的工作面擦拭干凈，在確認沒有問題的情況下使用，使用過程中，要注意避免工件和平板的工作面有過激的碰撞，防止損壞平板的工作面；工件的重量更不可以_過平板的額定載荷，否則會造成工作質量降低，還有可能損壞平板的結構，甚至?xí)斐善桨遄冃危怪畵p壞，無法使用。

制造標準：按JB/T7974-1999制造簡要描述

質量檢測：

1、工作表面不應有銹跡、劃痕、碰傷及其他影響使用的外觀缺陷。

2、工作表面不應有砂孔、氣孔、裂紋、夾渣及縮松等鑄造缺陷。各種鑄造表面應_型砂、且表面平整，涂漆牢固。各棱邊應修鈍。在精度等級低于“00”級的平板工作面上，對于直徑小于15mm的砂孔允許用相同的材料堵塞，其硬度應低于周?chē)牧系挠捕?。在工作面上堵塞的部位?yīng)不多于四處，其相互之間的距離應不小于80mm。

3、相對兩個側面上，應設置有安裝手柄、吊環等吊裝設施的螺紋孔或圓柱孔。設計吊裝位置時應考慮盡量減少因吊裝而引起的變動。

4、根據用戶要求，在板工作面上設置螺紋孔或溝槽后，這些部位不應出現高于工作面的凸起現象。

5、應采用_細顆料的灰口鑄鐵或合金鑄鐵制造。

6、工作面的硬度應為HB 170-220。

7、工作面應采用刮削工藝，對于“3”級平板工作面也可以采用刨削工藝，刨削工作表面的表面粗糙度按輪廓算術平均偏差Ra值應不大于5um

8、應經過穩定性處理和去磁。

平 面 度：可分實驗室級（Reference）、校驗級（Master）、工 具室級（Working） 三級

平面研磨：平臺在很早的時候,人們利用三塊平臺相互匹配以產生真平平面。一個熟練而 又有耐心的 磨石師傅可以不藉助_量測儀器,而僅利用三平臺相互匹配的 方式,做多次90度之旋轉, 即可產生令人難以相信的真平程度。

平面度：

1.AA級:其平面度（μm）= 1+1.6D2 （D為平臺對角線長或直徑）,用于高度精密 之測定之用, 常用于實驗室。

2. A級:其平面度為AA級之兩倍誤差,常用于工具檢驗室作精密量具之檢驗之用。

3. B級:其平面度為AA級之四倍誤差,常用于工具檢驗室或在現場檢驗量具或劃線之用。 所謂節距法是使用橋板對被測面進行分段，由儀器讀取各段前后兩點測量線相對于標準直錢的傾斜角或 高度差值，通過數據處理得到直線度、平面度誤差值的一種間接測量方法。

節距法又稱角差法，其測量原理是把被測截線分成等距的若干擋，用水平儀或自準直儀，分別測出各擋相對于測量基準的傾斜角 按1〞= 0.005/1000化成弧度，乘以橋板跨距，_反映了橋板兩支點之間相對于測量基準的高度差。

hi=（ 0.005/1000）Clai（mm）

式中 C——儀器分度值，（〞）；

L——橋板跨距，mm

Ai——儀器讀數，格

各擋高度差累積相加的和，_是各測點相對于測量基準的高度 Hi，即

Hi=hi

節距法在測量中體現存在一條假想的理想直線作為測量基準，提高了測量準確度。

鑄鐵平臺熱處理過程：

鑄鐵平臺（又稱鑄鐵平板）及床身類鑄件產品作為一種大型鑄件_要經過熱處理才能提高本身的使用性能，_鑄鐵平板的內在質量。金屬熱處理是機械制造中的重要工藝之一，與其它加工工藝相比，熱處理一般不改變工件的形狀和整體的化學成分，而是通過改變工件內部的顯微組織，或改變工件表面的化學成分，賦予或_工件的使用性能。其特點是_工件的內在質量。

為使金屬工件具有所需要的力學性能、物理性能和化學性能，除合理選用材料和各種成形工藝外，熱處理工藝往往是必不可少的。鋼鐵是機械工業中應用_廣的材料，鋼鐵顯微組織復雜，可以通過熱處理予以控制，所以鋼鐵的熱處理是金屬熱處理的主要內容。另外，鋁、銅、鎂、鈦等及其合金也都可以通過熱處理改變其力學、物理和化學性能，以獲得不同的使用性能。 整體熱處理是對工件整體加熱，然后以適當?shù)乃俣壤鋮s，以改變其整體力學性能的金屬熱處理工藝。鋼鐵整體熱處理大致有退火、正火、淬火和回火四種基本工藝。

1：退火

熱處理的退火種類：常見的退火工藝有：再結晶退火，去應力退火，球化退火，_退火等。退火的目的：主要是降低金屬材料的硬度，提高塑性，以利切削加工或壓力加工，減少殘余應力，提高組織和成分的均勻化，或?yàn)楹蟮罒崽幚碜骱媒M織準備等。

_退火和等溫退火

_退火又稱重結晶退火，一般簡稱為退火，這種退火主要用于亞共析成分的各種碳鋼和合金鋼的鑄，鍛件及熱軋型材，有時也用于焊接結構。一般常作為一些不重工件的_終熱處理，或作為某些工件的預先熱處理。

球化退火

球化退火主要用于過共析的碳鋼及合金工具鋼（如制造刃具，量具，模具所用的鋼種）。其主要目的在于降低硬度，_切削加工性，并為以后淬火作好準備。

去應力退火

去應力退火又稱低溫退火（或高溫回火），這種退火主要用來消除鑄件，鍛件，焊接件，熱軋件，冷拉件等的殘余應力。如果這些應力不予消除，將會引起鋼件在_時間以后，或在隨后的切削加工過程中產生變形或裂紋。

2．淬火技術

我們淬火_常用的冷卻介質是鹽水，水和油。鹽水淬火的工件，容易得到高的硬度和光潔的表面，不容易產生淬不硬的軟點，但卻易使工件變形嚴重，甚至發生開裂。而用油作淬火介質只適用于過冷奧氏體的穩定性比較大的一些合金鋼或小尺寸的碳鋼工件的淬火。

3．回火技術

回火的目的有以下幾個方面：

1． 降低脆性，消除或減少內應力，鋼件淬火后存在很大內應力和脆性，如不及時回火往往會使鋼件發生變形甚至開裂。

2． 獲得工件所要求的機械性能，工件經淬火后硬度高而脆性大，為了滿足各種工件的不同性能的要求，可以通過適當回火的配合來調整硬度，減小脆性，得到所需要的韌性，塑性。

3． 穩定工件尺寸

4． 對于退火難以軟化的某些合金鋼，在淬火（或正火）后常采用高溫回火，使鋼中碳化物適當聚集，將硬度降低，以利切削加工。

4 鑄鐵檢驗平臺的生產還需要正火

鋼件的熱處理工藝—正火

鋼的熱處理種類分為整體熱處理和表面熱處理兩大類。常用的整體熱處理有退火，正火、淬火和回火；表面熱處理可分為表面淬火與化學熱處理兩類。

正火是將鋼件加熱到臨界溫度以上30-50℃,保溫適當時間后，在靜止的空氣中冷卻的熱處理工藝稱為正火。正火的主要目的是細化組織，_鋼的性能，獲得接近平衡狀態的組織。

正火與退火工藝相比，其主要區別是正火的冷卻速度稍快，所以正火熱處理的生產周期短。故退火與正火同樣能達到零件性能要求時，盡可能選用正火。大部分中、低碳鋼的坯料一般都采用正火熱處理。一般合金鋼坯料常采用退火，若用正火，由于冷卻速度較快，使其正火后硬度較高，不利于切削加工。

一個合格的產品，_要嚴格的經過各個環節，每一個環節的細小差別，_終都影響著產品的質量。我們公司_制造各種鑄鐵平板，鑄鐵平臺，劃線平臺，劃線平板等量具，細心做好每一個細節，精心做好每一個產品。

鑄造工藝規程的內容和形式

鑄造工藝規程是指導生產的技術文件，它既是進行生產技術準備科學管理的依據，又是工廠工藝技術經驗的結晶。因此，鑄造工藝規程編制的好壞，對鑄件質量、生產效率和鑄件成本起著決定性的作用。

鑄造工藝規程的完備和細致程度，取決于工廠的生產條件和生產性質。例如，大批量生產的鑄件，工藝規程可以編得完備些和細致些。單件小批生產或不太重要的鑄件，則可以簡單些。所以格式不可能統一，形式也是多種多樣。

鑄造工藝規程，一般可以分為兩類，一類是通用性的，即對鑄造過程中的各個主要環節，例如，對型（芯）、砂型（芯）的烘干、合型澆注、合金、熔煉、落砂清理等，可制定通用性的（對每一個鑄件都適用的）工藝規程。另一類是對每一個鑄件，根據其各自的要求，設計出工藝圖或工藝卡等。

鑄鐵檢驗平臺與巖石平臺的穩定性區別

使用高強度鑄鐵HT200-300為原料的鑄鐵平臺的穩定性較比巖石平板較差，以碰撞傷痕來說，因使用具有延展性的鑄鐵材料，鑄鐵平板的凹坑周?chē)蛊?，?yán)重影響平面度及量測精度，巖石平板沒有延展性，則凹坑周?chē)粫?huì)凸起。

鑄鐵平臺與巖石平臺的特性區別

因鑄鐵材料的一些特性,鑄鐵檢驗平板表面輻射熱吸收慢，導熱快，進入恒溫室較快穩定，但恒溫室內溫度稍有變化即不穩定。另外它可在標準室內進行整修，但遇潮濕會生銹，在價格方面通常較高。而巖石平板則在這些方面恰恰和鑄鐵平臺相反。
